因?yàn)榻B技術(shù)的出現(xiàn)，使得我們的大量的工業(yè)產(chǎn)品可以大大的提高的成品率。今天，臺(tái)州浸滲小編就來和朋友們簡(jiǎn)單聊聊鋁鑄件浸滲處理技術(shù)的應(yīng)用和發(fā)展和浸滲工藝及流程，詳情如下：
鋁鑄件浸滲處理技術(shù)的應(yīng)用和發(fā)展
目前國外浸滲技術(shù)應(yīng)用不斷擴(kuò)大，先進(jìn)工業(yè)國家都主張對(duì)承壓鑄件進(jìn)行全浸滲處理，浸滲技術(shù)已被汽車制造業(yè)和其他主要工業(yè)部門認(rèn)可，如日本幾個(gè)大汽車公司在發(fā)動(dòng)機(jī)生產(chǎn)中把鑄件浸滲作為一道不可缺少的工序。近些年來，浸滲處理設(shè)備和材料的發(fā)展，使浸滲處理技術(shù)成為挽救汽車鋁鑄件滲漏缺陷令人滿意的工藝方法。
人們對(duì)它的認(rèn)識(shí)，不再僅僅作為一種廢品再生的方法，而是把它看作鑄件后續(xù)處理過程中公認(rèn)的生產(chǎn)工藝。
水玻璃是較初應(yīng)用的一種浸滲劑，它在20世紀(jì)四五十年代得到廣泛應(yīng)用。作為一種無機(jī)浸滲劑，它有許多致命的弊端，脫水后體積收縮率高;生產(chǎn)效率低;難清洗;干燥后材料脆，易脫落;滲漏率高等。除一些高溫場(chǎng)合外，在大多數(shù)場(chǎng)合已被淘汰。20世紀(jì)50年代后期，合成樹脂浸滲劑逐漸占領(lǐng)一定市場(chǎng)。有機(jī)熱固化樹脂浸滲劑和厭氧樹脂自固型浸滲劑在20世紀(jì)80年代逐漸成為歐美市場(chǎng)主導(dǎo)產(chǎn)品并從20世紀(jì)90年代起在范圍內(nèi)得到普遍應(yīng)用。目前，用樹脂作浸滲處理填充劑的浸滲處理技術(shù)比較成熟，有機(jī)浸滲設(shè)備在生產(chǎn)要求無滲漏的汽車鋁鑄件中獲得了廣泛的應(yīng)用。1967年就開始生產(chǎn)和銷售樹脂浸滲材料和設(shè)備，汽車工業(yè)發(fā)達(dá)國家在20世紀(jì)70年代末推廣應(yīng)用PC504樹脂浸滲劑，這種浸滲劑填充微細(xì)孔隙效果較好，可在熱水中固化處理，浸滲處理鋁鑄件時(shí)間通常為15min，因此特別適合于大批量汽車鋁鑄件自動(dòng)化生產(chǎn)。該公司還研制了一種多用途的自動(dòng)浸滲處理設(shè)備，鋁鑄件浸滲處理過程可全部自動(dòng)化，且浸滲劑的消耗量少，生產(chǎn)效率高。具有自固化能力，它與空氣接觸不固化，一旦與空氣中的氧隔絕，便起聚合反應(yīng)，室溫下也會(huì)固化。其特點(diǎn)是密封成功率高、低能耗、可生物降解、工藝過程快速、無溢出、優(yōu)異的耐溶劑及耐熱性能。用于批量大、要求高的鑄件，浸滲合格率可達(dá)100%。熱水固化型浸滲劑Resinol90℃，是該公司20世紀(jì)90年代研制的產(chǎn)品。它在90℃的熱水(空氣)中通過聚合反應(yīng)來實(shí)現(xiàn)固化，較終在微孔內(nèi)形成一種熱固性塑料。其特點(diǎn)是低粘度、高滲透性、低收縮率、耐化學(xué)介質(zhì)及耐溫性能優(yōu)良，密封合格率達(dá)98%以上。目前，國內(nèi)許多廠家都在使用這種產(chǎn)品。
與國外工業(yè)發(fā)達(dá)國家相比，國內(nèi)用于鋁鑄件的浸滲處理工藝歷史較短。20世紀(jì)70年代開始從國外引進(jìn)浸滲處理技術(shù)，先用于汽車發(fā)動(dòng)機(jī)生產(chǎn)中鑄件密封。Q492發(fā)動(dòng)機(jī)鋁鑄件生產(chǎn)廠家在國內(nèi)較早應(yīng)用了浸滲處理技術(shù)。至20世紀(jì)80年代以后，人們對(duì)于浸滲處理技術(shù)明顯的經(jīng)濟(jì)效益才予以關(guān)注，EQ6100發(fā)動(dòng)機(jī)鋁合金壓鑄件及其他生產(chǎn)廠家相繼將浸滲處理技術(shù)推廣應(yīng)用于大量生產(chǎn)中，挽救廢品率達(dá)90%以上，近20年來，浸滲技術(shù)在我國發(fā)展很快，研制出了多種性能好及效益高的新型浸滲劑，取得了良好的經(jīng)濟(jì)效果。我國研制的浸滲設(shè)備，如LJS系統(tǒng)真空壓力浸滲設(shè)備，在總體設(shè)計(jì)和自動(dòng)化程度上，都已接近世界同類產(chǎn)品的水平。
所有汽車鑄件的生產(chǎn)廠家都希望生產(chǎn)出無缺陷的產(chǎn)品，滿足使用要求。事實(shí)上，由于產(chǎn)品的不斷發(fā)展，產(chǎn)品結(jié)構(gòu)越來越復(fù)雜，對(duì)鑄件的要求也越來越高，鑄件產(chǎn)生缺陷的機(jī)率也增加，任何先進(jìn)的鑄造技術(shù)也難以保證鑄件的合格率。
因此，浸滲處理就成為挽救鑄件缺陷的重要手段之一。過去由于國內(nèi)鋁鑄件的生產(chǎn)規(guī)模不大，汽車鋁鑄件的擴(kuò)大應(yīng)用，該項(xiàng)技術(shù)的推廣應(yīng)用具有一定的現(xiàn)實(shí)意義，在生產(chǎn)中有廣泛的應(yīng)用前景。實(shí)踐證明，浸滲技術(shù)是提高鑄件成品合格率及保證產(chǎn)品使用性能的一種行之的方法。為此，我們應(yīng)對(duì)該項(xiàng)技術(shù)進(jìn)行深入的研究，使其加完善，以促進(jìn)該項(xiàng)技術(shù)的推廣應(yīng)用，創(chuàng)造大的經(jīng)濟(jì)效益。
浸滲工藝及流程
工件浸滲工藝分為前處理、浸滲處理和后處理三個(gè)階段。
1-1、前處理前處理工藝包括清洗和干燥等工序。
1-2、浸滲處理浸滲處理工藝包括工件抽真空、負(fù)壓吸入浸滲設(shè)備、加壓推出浸滲劑、常壓取出工件等工序。
1-3、后處理后處理工藝包括漂洗、鈍化、晾干和熱固化、試壓等工序。
注：浸滲處理后工件應(yīng)進(jìn)行泵壓試驗(yàn)，如有泄露可進(jìn)行二、第三次浸滲處理，對(duì)三次浸滲后仍泄露的工件則作報(bào)廢處理。

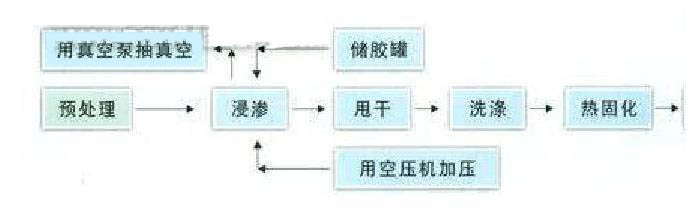

浸滲工藝詳細(xì)的操作過程
a、浸滲預(yù)處理：
鑄件較好在拋光加工后進(jìn)行，粉末冶金較好燒結(jié)后進(jìn)行，零件如有油污可用前處理設(shè)備脫脂，清洗脂，清洗，烘干。

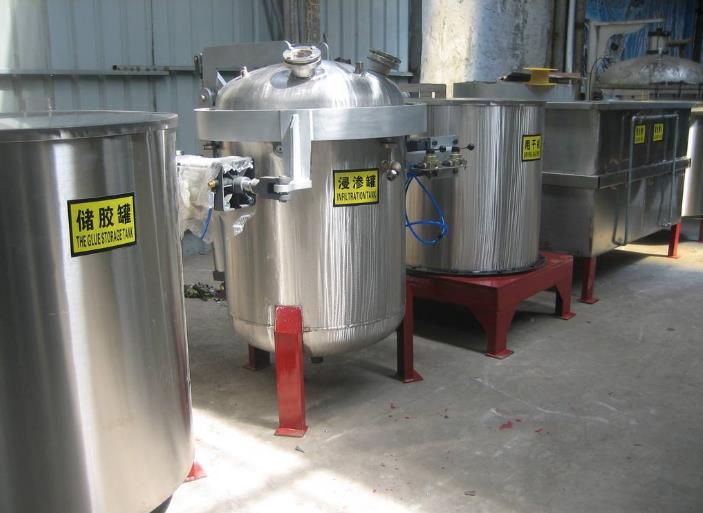

b、浸滲：把裝有零件的浸滲籃放入浸滲罐中。
干真空處理：開動(dòng)真空泵，真空壓力在0.09mpa以上，用真空把零件微孔或裂紋內(nèi)的空氣(或水、油等)抽出，抽真空時(shí)間為10分鐘。
濕真空處理：用真空把膠液吸進(jìn)浸滲罐內(nèi)，膠液的液面高出浸滲籃中零件50-80mm為準(zhǔn)，繼續(xù)抽真空15分鐘，然后緩慢卸下至常壓，浸泡數(shù)分鐘。
特殊情況，如采用高粘度密封劑或者工件體積、厚度較大等，則開啟空壓機(jī)，用壓縮空氣把膠液壓入零件中的微孔或裂紋內(nèi)，壓縮空氣壓力根據(jù)具體情況而定，如果沒有特殊要求，壓縮空氣壓力在0.4mpa即可，時(shí)間為10分鐘。但對(duì)大多數(shù)用戶，可取消加壓工序，只采用干真空--濕真空浸滲是迄今較的方法。壓力浸滲后開啟輸膠液管道閥門，通過壓力把浸滲罐中的膠液壓回儲(chǔ)膠罐內(nèi)，卸壓。
c、瀝干及甩干：浸滲完畢，打開浸滲罐的蓋子，用吊鉤把浸滲籃吊離膠液(籃底離開膠液表面)，讓浸滲籃及其內(nèi)裝零件表面粘附液滴干或甩干，放入甩干機(jī)，將膠液甩干，然后把浸滲籃移至洗滌罐中。
d、洗滌：洗滌罐中放入能滲過浸滲籃的水。為了能洗滌干凈零件的膠液，浸滲籃上下抖動(dòng)5次或左右搖擺、增加零件表面與水的摩擦，讓零件表面多余的膠液溶于水中。洗滌時(shí)間為1分鐘。洗滌的水集中，經(jīng)過處理后排出。洗滌次數(shù)2次。個(gè)別結(jié)構(gòu)特殊的零件，較好再用噴水具沖洗內(nèi)孔等部位。
e、固化：將洗滌后的零件放入熱水固化槽內(nèi)，恒溫90°C固化時(shí)間20分鐘。
f、試壓：固化后的零件放進(jìn)試壓機(jī)試壓或裝配后試壓。試壓的壓力高低，根據(jù)零件的使用壓力而定。
備注：用于粉末冶金件上有密集較大砂孔的零件，可能有少量零件密封失敗，對(duì)這種情況建議用戶先提供試件，由本廠進(jìn)行浸滲合格率評(píng)估，確保密封成功率在98%以上，再采用本工藝。
總結(jié)：以上就是臺(tái)州浸滲小編整理的有關(guān)《鋁鑄件浸滲處理技術(shù)的應(yīng)用和發(fā)展和浸滲工藝及流程》的全部?jī)?nèi)容，希望能給您答疑解惑。如果您還想了解更多有關(guān)鋁鑄件的謹(jǐn)慎處理信息，請(qǐng)收藏本站及時(shí)關(guān)注本站更新。
總結(jié)：以上就是關(guān)于《浸滲廠家談：鋁鑄件浸滲處理技術(shù)的應(yīng)用和發(fā)展和浸滲工藝及流程》的全部?jī)?nèi)容，希望對(duì)大家有所幫助。想了解更多有關(guān)浸滲劑、浸滲設(shè)備、浸滲加工方面的相關(guān)內(nèi)容，請(qǐng)收藏本站及時(shí)關(guān)注本站更新。東銳浸滲唯一官方網(wǎng)址：www.cnzjsn.com「東銳浸滲加工」電話：15067682657
（備注：本站部分文章、圖片來源于網(wǎng)絡(luò)，如有侵權(quán)請(qǐng)第一時(shí)間告知，小編核實(shí)后會(huì)立刻刪除，不接受任何形式的惡意索賠。）
